regulation solaire thermique

Je pense mettre ce schéma sur Futura pour le soumettre à la critique des spécialistes , des fois qu'ils aient des idées sur la distance de 20m avec un 18B20...OK?
Apparemment, il n'y a pas de problème pour 20m, je pense quand même qu'il faut prévoir un câble 3 fils blindé, voir sur Ali, il y des rouleaux de 50m...
MM

Il y a sur le PCB une liaison rouge (d'où vient elle?) qui ne doit pas exister. Laquelle?

Nouveau .dip rectifié en n°4 en P.J. jeter le n°3...
MM


Attachments

Last edited:
effectivement cette liaison etait la par erreur je ne suis pas assez aguerri pour la decouvrir mais j'ai trouvé tout de suite ou c'était et effectivement elle n'existe pas sur le schema entre les moc ballon et jaccuzi

les gerbers ,enfin ce que j'ai réussi a faire , ça ressemble assez a ce qui est sur le site pour l'afficheur lcd avec 18 M2 pour picaxe es ce que je suis dans le vrai ou bien tout faux ?
La liste ne me dit pas grand chose, pour vérifier, tu peux tester sur JLCPCB, tu charges le zip tel quel et un aperçu du PCB apparaît. Pas obligé d'acheter.
Pour le pb de la liaison, l'explication est que j'avais oublié de placer les R de 330, les mocs étaient reliés ensemble au 0v . Le Pb, c'est que même si on sépare ensuite les pastilles, la liaison entre elles reste mémorisée et les pistes reviennent à la moindre occasion.
Quand on crée les liaisons (bouton à côté des jumelles), il est difficile de récupérer facilement une erreur. Il doit exister un moyen simple que je n'ai pas encore trouvé.
MM

Bonjour MM j'ai été sur jlc c'est ok le fichier gerber passe et ça sort correctement ,tu devais me passer les gerbers pour l'inverseur et l'adaptateur lcd sur le meme pcb , je ne t'ai pas répondu excuse moi mais oui il faut publier sur futura pour avoir un avis eventuel
merci encore et bonne journée
patrick

Bonjour,
J'ai modifié récemment l'adaptateur LCD, je modifie aussi la page du site. J'ai commandé des PCB modifiés Je n'ai pas fait d'essai réel mais il ne devrait pas y avoir de surprise.
Je finalise cette page et je joindrai les gerbers.
MM

Bonjour,
J'ai modifié récemment l'adaptateur LCD, je modifie aussi la page du site. J'ai commandé des PCB modifiés Je n'ai pas fait d'essai réel mais il ne devrait pas y avoir de surprise.
Je finalise cette page et je joindrai les gerbers.
MM
La page modifiée est ici: http://electromag1.wifeo.com/lcd-serie-18m2.php
Normalement, les gerbers et le code sont dessus.
Peux tu tester cette page en chargeant les gerber et le code
Merci
MM

Bonsoir j'ai ouvert la page c'est impecable le programme et le lien , j'ai telehargé les gerbers sur jlc les gerbers sont bien sortis ,par contre c'est vrai qu'ils ont un peut augmenté mais cela reste raissonable ci joint les copies d'écran super travail ,entre le site le forum picaxe et le forum futura tu dois y passer pas mal de temps ,c'etait ton taf avant, la programmation ?
bonne soiréé
patrick
finalement reduction de 4.80€ reste a regler 10€


Attachments

  • Capture d'écran 2025-02-28 231551.png
    Capture d'écran 2025-02-28 231551.png
    15.4 KB · Views: 7
  • Capture d'écran 2025-02-28 231650.png
    Capture d'écran 2025-02-28 231650.png
    90.7 KB · Views: 9
Last edited:
Bonsoir j'ai ouvert la page c'est impecable le programme et le lien , j'ai telehargé les gerbers sur jlc les gerbers sont bien sortis ,par contre c'est vrai qu'ils ont un peut augmenté mais cela reste raissonable ci joint les copies d'écran super travail ,entre le site le forum picaxe et le forum futura tu dois y passer pas mal de temps ,c'etait ton taf avant, la programmation ?
bonne soiréé
patrick
finalement reduction de 4.80€ reste a regler 10€
Bonjour,
Je vois qu"ils ont compté deux plaques pour l'adaptateur et l'inverseur, la séparation était sans doute trop marquée.
Si la commande n'est pas passée, on peut essayer de modifier cela. Il n'y a pas de raison de passer de 2 à 4 $ .
MM

pour les triacs, il est prévu un circuit "snubber" pour la charge inductive, mais, d'après ce que j'ai vu, il faudrait un condo de 100nF 400V
La place prévue et l'écartement des pastilles semblent un peu étroits.

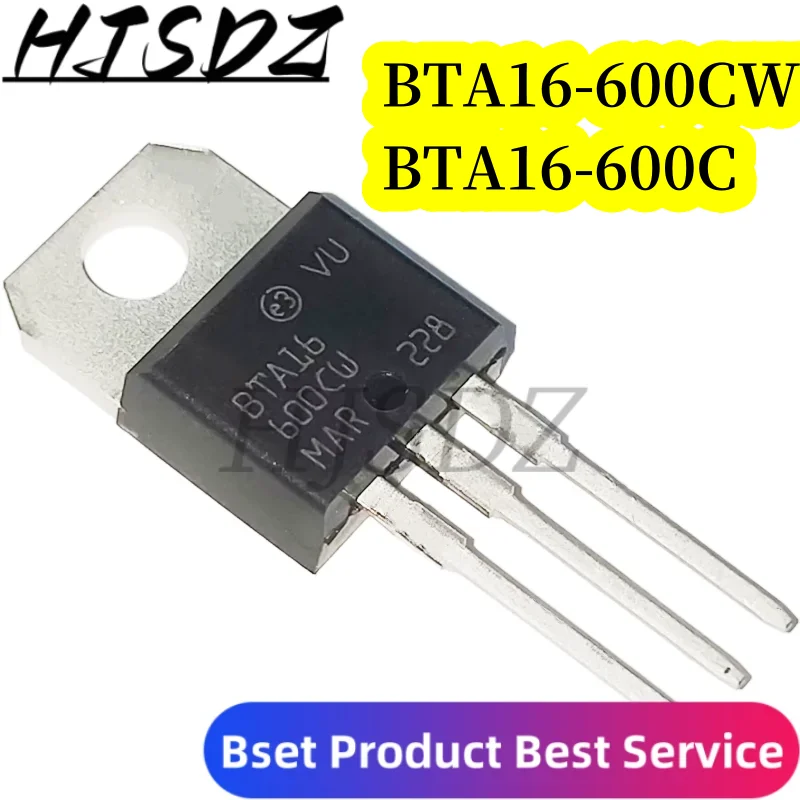

MAIS, il existe des triacs "snubberless" qui n'en ont pas besoin: Ex le BTA16-600 CW (plus sensible que le BW)
Je pense que c'est le bon choix. Il n'y a plus besoin des R/C sur la sortie triac
MM

Last edited:
Bonjour,
ERREUR....ERREUR.....ERREUR
J'ai supprimé la page des gerbers de l'adaptateur LCD, il y avait une grossière erreur sur l'alimentation du µC (+ et - inversés, rien que çà!)
J'ai refait la page sur le site, Je fait une commande sur JLCPCB, et je testerai ces adaptateurs.
Il faut toujours vérifier ce que je fais..j'espère que ce sera sans conséquences fâcheuses.
MM

Bonsoir et merci de cet avertissement ,comme j'ai déja commandé mes pcb je ferai la modification nécesaire pour rétablir le bon sens du courrant ,je n'y aurais pas prété attention ,mais maintenant que je suis au courrant (sans vouloir faire de jeu de mots ) je vais veiller au grain
bonne soirée
patrick

Bonsoir et merci de cet avertissement ,comme j'ai déja commandé mes pcb je ferai la modification nécesaire pour rétablir le bon sens du courrant ,je n'y aurais pas prété attention ,mais maintenant que je suis au courrant (sans vouloir faire de jeu de mots ) je vais veiller au grain
bonne soirée
patrick
Bonjour,
Pour 4euros 50, le mieux est de les jetter et d'en commannder d'autres , la modif n'est pas possible. Je viens de le faire avec ceux que j'ai reçu. J'ai modifié le dessin. Cette fois, je ferai un essai avec les prochains.
Désolé pour cette dépense inutile .
MM

Bonjour,
Pour 4euros 50, le mieux est de les jetter et d'en commannder d'autres , la modif n'est pas possible. Je viens de le faire avec ceux que j'ai reçu. J'ai modifié le dessin. Cette fois, je ferai un essai avec les prochains.
Désolé pour cette dépense inutile .
MM
Bonjour merci MM je recommande donc

je viens de comparer les pcb une fois les gerbers enregistrés sur jlcpcb j'ai bien regardé mais je ne vois pas de differences entre le pcb que j'ai commandé et le nouveau de la mise a jour les polarités sont les memes au niveau du m18
bonne journée
patrick

Bonjour,
J'ai eu peur...
Je viens de vérifier, les gerbers en téléchargement (les derniers) donne ceci:
verif PCB.JPG
Les alimentations sont du bon côté (ouf). Le + est en haut et le - en bas sur ce dessin à gauche
Pour le reste, j'attends de faire un essai avec les nouveaux PCB commandés. Il faut attendre quelques jours.

oui la c'est bon mais je ne sais pas pourquoi le lien que j'ai pris sur electromag ce matin me donnait l'ancien pcb j'ai comparé les deux un bon moment ,enfin maintenant c'est ok j'ai meme pris le temps de comparer le schema avec le pcb
bonne journée , cette fois ci la commande ne coute que 3.97€
patrick

oui la c'est bon mais je ne sais pas pourquoi le lien que j'ai pris sur electromag ce matin me donnait l'ancien pcb j'ai comparé les deux un bon moment ,enfin maintenant c'est ok j'ai meme pris le temps de comparer le schema avec le pcb
bonne journée , cette fois ci la commande ne coute que 3.97€
patrick
Attends quand même le test complet
On sait jamais
MM

bonjour j'ai reçu mes pcb hier commandés le 28 02 soit il y as 2 semaines ,super travail ,mais il me semble que les polarités inscrites sur le pcb au niveau du potentiometre soient inversées ,pour ce qui est des r et c a suprimer en utilisant de bta16 600cw ce sont les 470 et 10nano, a quoi peut servir l'option potentiometre sur b6? bonne journée
patrick


Attachments

  • IMG_20250314_074802.jpg
    118.7 KB · Views: 8
  • IMG_20250314_074818.jpg
    91.4 KB · Views: 8
bonjour j'ai reçu mes pcb hier commandés le 28 02 soit il y as 2 semaines ,super travail ,mais il me semble que les polarités inscrites sur le pcb au niveau du potentiometre soient inversées ,pour ce qui est des r et c a suprimer en utilisant de bta16 600cw ce sont les 470 et 10nano, a quoi peut servir l'option potentiometre sur b6? bonne journée
patrick
Bonjour,
Encore une erreur, mais qui cette fois ne touche que la sérigraphie, le potar fonctionnerait à l'envers, dans le bon sens, c'est mieux.
Oui, avec un CW, il n'y a plus besoin du snubber R/C externe. ,
L'option permettrait d'ajuster les éventuelles delta de t°. Pour l'instant, il y a un delta fixe de 5°C entre panneaux et ballon, 0 pour les autres, avec des inégalités strictes < et >, il y a un delta de 1 ou 2 degrés,
C'est surtout la possibilité d'utiliser une broche pour une évolution...
MM

Bonsoir j'ai fait le montage mais j'ai un petit souci lorsque je lance le chargement du programe j'ai le message suivant Erreur : matériel non trouvé sur COM3! j'ai tout parametré comme indiqué , c'est com 3 car je suis sur l'usb 3 le montage est alimenté j'ai bien 5 v aux pin + et- du picaxe mon cable est bien connecté avec le montage inverseur avec un 4001 tension 5v en sortie , si et so en phase avec si et so du picaxe si je clique sur terminal serie affichage Hello, I am your PICAXE-20M2 sur toutes les lignes les ds sont raccordées ,seule chose qui n'est pas raccordé c'est l'afficheur lcd , qu'es-ce qui cloche ? montage volant pour l'instant je vais faire un montage definitif apres les tests
bonne soirée patrick


Attachments

  • IMG_20250315_231753 (1).jpg
    IMG_20250315_231753 (1).jpg
    86.3 KB · Views: 4
  • IMG_20250315_231639 (1).jpg
    IMG_20250315_231639 (1).jpg
    95.2 KB · Views: 4
English because 60+ years since college French :-(

COM Port NOT = USB Port

Windows:
Device Manager - Ports (COM & LPT): COM # vs USB Port #

bonjour le message suivant apparait Les paramètres de l’appareil pour USB\VID_067B&PID_2303\5&1453dfa3&0&9 n’ont pas été migrés à partir de l’installation précédente du système d’exploitation en raison d’une correspondance partielle ou ambiguë entre les appareils.
lorsque je vais sur proprietes evenements du port

bonjour le message suivant apparait Les paramètres de l’appareil pour USB\VID_067B&PID_2303\5&1453dfa3&0&9 n’ont pas été migrés à partir de l’installation précédente du système d’exploitation en raison d’une correspondance partielle ou ambiguë entre les appareils.
lorsque je vais sur proprietes evenements du port
Bonjour,
Il est probable, comme le signale papaof2, que je salue, que le driver du convertisseur USB/série n'est pas installé.
Le gestionnaire de fichiers est accessible depuis PE6 dans le cartouche où figure le type de picaxe, en dessous on lit "port de communication".
Dans la liste, il y a le port com utilisé par PE6 et un lien vers "gestionnaire de périphériques".
Dans la liste des périphériques, il y a "ports (COM et LPT). C'est là que ça se passe...
Quand on connecte le convertisseur, une ligne apparait, soit en haut avec un triangle jaune ou dans la liste des ports com.
Question: quel est le type du convertisseur, PL2303 ou autre ?
Voir aussi cette page, si tu ne l'as pas encore vue : http://electromag1.wifeo.com/cordon-de-programmation-usb-.php
Après, on voit
MM

Bonjour,
Il est probable, comme le signale papaof2, que je salue, que le driver du convertisseur USB/série n'est pas installé.
Le gestionnaire de fichiers est accessible depuis PE6 dans le cartouche où figure le type de picaxe, en dessous on lit "port de communication".
Dans la liste, il y a le port com utilisé par PE6 et un lien vers "gestionnaire de périphériques".
Dans la liste des périphériques, il y a "ports (COM et LPT). C'est là que ça se passe...
Quand on connecte le convertisseur, une ligne apparait, soit en haut avec un triangle jaune ou dans la liste des ports com.
Question: quel est le type du convertisseur, PL2303 ou autre ?
Voir aussi cette page, si tu ne l'as pas encore vue : http://electromag1.wifeo.com/cordon-de-programmation-usb-.php
Après, on voit
MM
Bonjour c'est le pl2303 monté avec l'inverseur de polarité cd4001 mais il est baptisé prolific par pe6

Bonjour c'est le pl2303 monté avec l'inverseur de polarité cd4001 mais il est baptisé prolific par pe6
Le PL2303 est un prolific, mais suivant son origine, chinoise ou autre, le driver chargé automatiquement par windows n'est pas compatible et détecté comme clone avec un message d'erreur.
J'ai en téléchargement un driver 3.2.00 compatible avec les pl2303 chinois.
Pour vérifier, il faut vérifier quel driver est chargé dans le gestionnaire de périphérique.
C'est détaillé sur cette page : http://electromag1.wifeo.com/installation-du-driver-prolific-pl2303.php
Le bon driver installé, il faut le sélectionner dans PE6
Une photo du convertisseur svp...
Il faut relier SI, SO, et 0V . Si le picaxe est alimenté, ne pas relier le +5V
MM

Last edited:
j'ai desinstallé le pilote puis installé le nouveau pris sur électromag mais picaxe branchée ou débranchée j'ai le message Erreur : matériel non trouvé sur COM3! j'ai changé de prise usb mais c'est pareil ,pourtant il y as bien communication entre mon pc et picaxe car lorsque je clique sur terminal ,si picaxe connectée
Hello, I am your PICAXE-20M2 si picaxe déconnectée [00][00][FF][00][FF][00][00][00][FF][00], je vais creuser davantage ce soir il y as quelque chose qui bloque la transmission ,je vais re vérifier mes connexions

En cas de problème, il y a une procédure de vérification du cordon. Mais avant:
Une photo du convertisseur, pour parler de la même chose.
Une capture d'écran du pilote installé dans le gestionnaire de périphérique
Une capture du pilote sélectionné dans PE6.
Voici une suite de problèmes possibles et des solutions
Ci dessous, ligne 3, un pilote chargé par windows non compatible

driv1 clone.JPG


Attachments

  • driv2.JPG
    83.2 KB · Views: 5
  • driv3.JPG
    75.3 KB · Views: 5
  • driv4.JPG
    43.3 KB · Views: 5
  • driv5.JPG
    47 KB · Views: 4
Last edited:
Je viens de tester mon câble USB et ni le vert ni le rouge ne sont passants au contrôleur, tout le reste est nickel tous les circuits passants

une photo du convertisseur acheté sur ali et les captures d'écran


Attachments

  • IMG_20250316_165021.jpg
    94.5 KB · Views: 8
  • Capture d'écran 2025-03-16 170446.png
    Capture d'écran 2025-03-16 170446.png
    448.1 KB · Views: 7
  • Capture d'écran 2025-03-16 170756.png
    Capture d'écran 2025-03-16 170756.png
    108.7 KB · Views: 7
A part la tension 5V entre rouge et noir, tu ne peux rien mesurer
Petit croquis
Le pilote chargé n'est pas le bon .
Il faut charger le pilote, je vais le mettre en PJ, en zip, il faudra dézipper et placer le fichier .inf sur le bureau
Désinstaller complètement le pilote charger dans le gestionnaire (case à cocher)
Supprimer temporairement la liaison internet (wifi ou autre)
Installer manuellement "rechercher un fichier ..." sélectionner le fichier .inf et installer
Vérifier que le pilote 3.2.0.0 est installé
Sélectionner le pilote prolific dans PE6
Et ça va fonctionner.....si si
MM


Attachments

Last edited:
j'ai rénstallé le pilote et cette fois c'est le bon mais rien a faire ,lorsque je clique sur verifier le type de picaxe j'ai le message

PICAXE-20M2 Compiler
Version 3.4
Copyright (c) 1996-2016
Revolution Education Ltd

Searching for hardware on COM3.

line# 0, col# 0

Error: Hardware not found on COM3!
j'ai meme changé le cd 4001 mais pas mieux

Bizarre, j'ai jamais cliqué la dessus.
Que lis tu dans la fenêtre "port de communication"? Est ce celui figurant dans l'onglet "pilote" du gestionnaire ?
As tu cliqué sur "Actualiser les ports " si ce n'est pas le bon ?
MM

Oui c'est bien le même prolific USB to serial comm pilote prolific 3.2.0.0 mais si j'ouvre le détail j'ai deux fichiers une en version 3.2.0.0 et une autre en 10.0.26100.1150. Je vais essayer de supprimer cette seconde version a tous les coups c'est ça qui bloque

Oui c'est bien le même prolific USB to serial comm pilote prolific 3.2.0.0 mais si j'ouvre le détail j'ai deux fichiers une en version 3.2.0.0 et une autre en 10.0.26100.1150. Je vais essayer de supprimer cette seconde version a tous les coups c'est ça qui bloque
Ou tu trouves ce détail A côté de l'onglet pilote ? J'ai demandé si c'était le même port COM que celui du gestionnaire. Il y a quoi dans l'un et l'autre ?
MM
